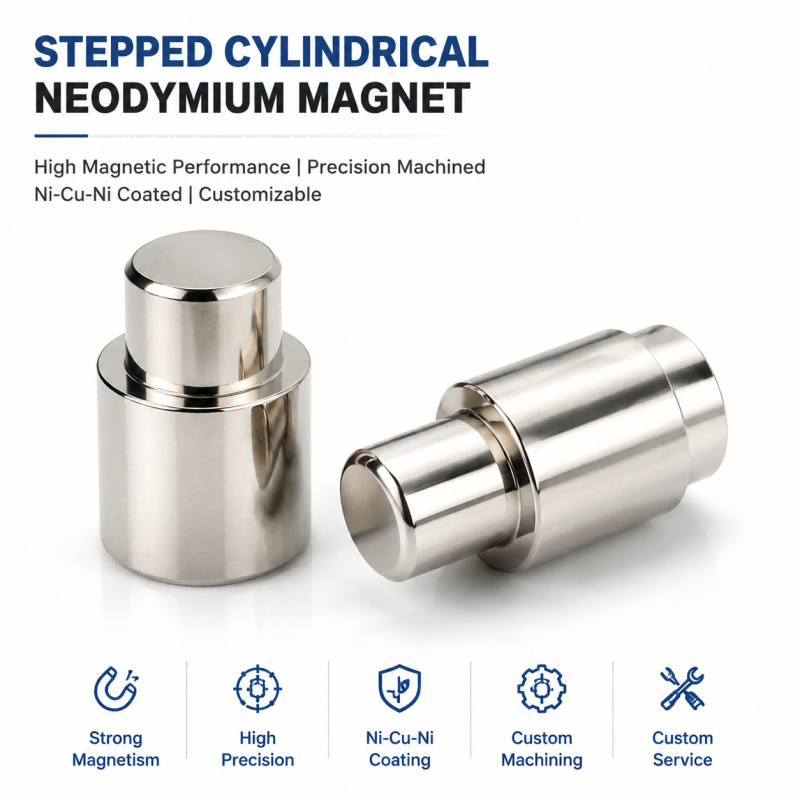

Aimant néodyme cylindrique étagé
brand: magnet forever
Origine des produits: Chine
Le délai de livraison: 35 jours
La capacité dapprovisionnement: 100 000 pièces/mois
Aimant cylindrique étagé en néodyme fabriqué à partir de matériau NdFeB haute performance, avec des dimensions étagées usinées avec précision pour les applications industrielles et OEM.
Spécifications du produit
| Article | Aimants disques NdFeB N52 haute résistance | |
| Matériel | NdFebr fritté | |
Grade et température de fonctionnement | Grade | Température maximale de fonctionnement |
| N35-N48 | 80°C (176°F) | |
| N50-N52 | 60°C (160°F) | |
| 35M-50M | 100° C (212° F) | |
| 33H-48H | 120°C (248°F) | |
| 33SH-45SH | 150 °C (302 °F) | |
| 30UH-40UH | 180°C (356°F) | |
| 28EH-38EH | 200°C (392°F) | |
| 28AH-33AH | 220°C (428°F) | |
| Forme | Disque | |
| Revêtement | Ni, Ni-Cu-Ni, Zn, Ag.Expoxy, Passivé, etc. | |
| Personnaliser | OEM | |
Des aimants néodyme cylindriques étagés sur mesure sont conçus pour les assemblages où un disque ou un cylindre à côtés droits classique ne peut pas fournir la précision de positionnement requise.
Le profil étagé combine deux diamètres concentriques ou plus au sein d'un même composant magnétique. Cette géométrie permet de créer un épaulement précis pour le positionnement, l'insertion ou le contrôle de la profondeur d'insertion dans un boîtier.
Nous fabriquons des aimants NdFeB étagés selon les plans du client, y compris les diamètres personnalisés, les hauteurs d'étaiement, les qualités magnétiques, les revêtements, les directions d'aimantation et les tolérances dimensionnelles.

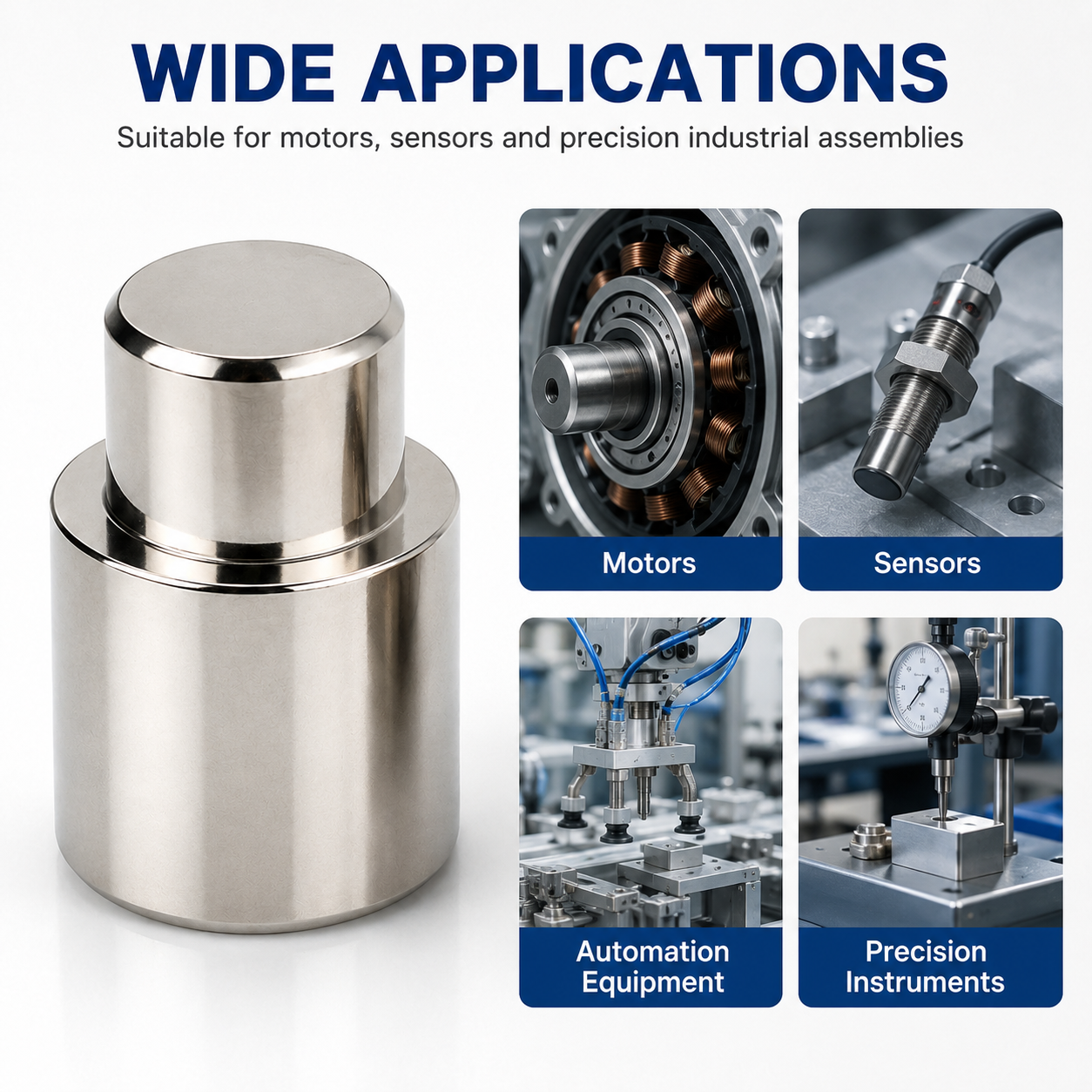

Conçu pour les capteurs, les actionneurs, les mécanismes de précision, les systèmes d'automatisation, les fixations magnétiques et autres assemblages OEM.
Pourquoi utiliser un aimant étagé plutôt qu'un cylindre standard ?
L'objectif d'un aimant étagé n'est pas simplement de modifier son apparence. Sa géométrie peut s'intégrer à la conception mécanique de l'assemblage final.
Position assise définie
L'épaulement sert de surface de référence physique lors de l'insertion de l'aimant dans un logement correspondant. Ceci permet de contrôler la profondeur d'installation et de réduire les variations lors de l'assemblage.
Meilleur alignement des composants
Différents diamètres peuvent être conçus pour s'adapter aux arbres, aux boîtiers, aux pièces en plastique moulé ou aux composants métalliques usinés, ce qui facilite le positionnement précis de l'aimant.
Plus de liberté de conception
Une structure étagée permet aux ingénieurs de répartir le volume de l'aimant différemment d'un cylindre conventionnel, tout en travaillant dans un espace d'installation limité.
Convient aux composants OEM intégrés
L'aimant peut être conçu en fonction de la structure mécanique environnante au lieu d'imposer à l'ensemble un format d'aimant standard.
À propos de nous
Notre usine de fabrication allie production de précision et contrôle qualité rigoureux pour les aimants NdFeB sur mesure. Du pressage et du frittage contrôlés à la découpe, au meulage, à l'usinage et au revêtement de surface de précision, chaque étape de production est gérée afin de garantir des dimensions stables et des propriétés magnétiques constantes.
Pour les aimants de précision, tels que les aimants cylindriques à section variable, les dimensions critiques, l'état de surface, l'aimantation et les performances magnétiques sont contrôlés à l'aide d'instruments de mesure étalonnés, de fluxmètres et d'équipements de test magnétique. Ce processus garantit une grande fiabilité d'une pièce à l'autre, des prototypes à la production en série, rendant ainsi nos aimants adaptés aux capteurs, aux systèmes d'automatisation, aux assemblages de précision et à d'autres applications OEM.
